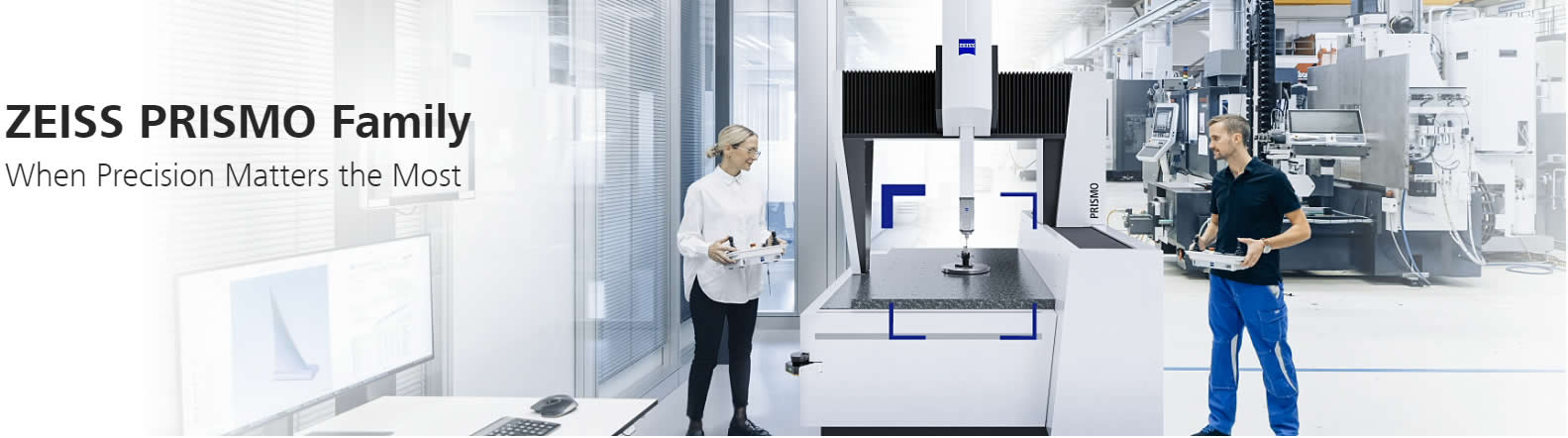

ZEISS PRISMO Family

發布時間：2020-03-19

精準制勝——

在任何環境中

作為30多年來市場上最精確的三坐標測量機之一，蔡司PRISMO可靠且可重復地實現了最高精度。它擁有任何蔡司三坐標測量機中最快的測量速度，可以在各種不同的環境中部署-蔡司PRISMO fortis甚至可以在高達40°C的溫度下處理最惡劣的條件。

下一代創新

值得信賴的名稱，全新功能

不僅僅是一次改頭換面：蔡司的這款旗艦級CMM系列已經進行了徹底的檢修。許多升級結合在一起，將安全性、可持續性、靈活性、工效學，當然還有生產力提升到一個新的水平。

進入精密新時代

了解蔡司PRISMO系列

蔡司PRISMO產品組合包括四種型號，它們完全符合要求，并通過質量和準確性提高效率。它們代表了客戶的理想解決方案，這些客戶在質量控制的背景下無法接受精度上的任何妥協。使用蔡司PRISMO，準確度和安全性等同于生產力。

ZEISS棱鏡

全能選手

蔡司PRISMO的測量精度為0.9+0.9+L/350μm，是蔡司三坐標測量機的旗艦產品，也是精密測量的代名詞。計算機輔助精度（CAA）校正對機器的所有動態影響，即使在高速掃描過程中也能優化精度。蔡司PRISMO標配蔡司VAST性能套件、蔡司多應用傳感器系統（蔡司質量技術）和新的蔡司C99m控制器，可提供最大的生產力和卓越的性能。

	蔡司PRISMO真實性新標準 蔡司PRISMO verity通過ZERODUR?天平和先進的CAA校正，提供了0.7+L/400μm的精度結果。由于它符合VDI/VDE 2627對3級測量室的要求，所有必要的測量都可以在設置為19-22°C的空調室內進行。蔡司PRISMO verity具有改進的形狀測量值，是同類產品中最好的機器。

蔡司PRISMO fortis

接近生產

得益于優化的空氣軸承集成、浮動ZERODUR?天平和熱彎曲校正，蔡司PRISMO fortis在高達40°C的溫度下保證了最高精度。因此，蔡司PRISMO fortis可以部署在生產區域，而無需對溫度控制的測量外殼進行任何額外投資。它還與蔡司VAST旋轉工作臺（ZVR）選項唯一兼容，該選項可實現更快的旋轉工作臺移動，從而縮短測量時間。

蔡司PRISMO ultra

最高精度

ZEISS PRISMO ultra的長度測量精度為0.5+L/500μm，進一步提高了蔡司PRISMO的精度。這是通過更精確的天平、改進的空氣軸承連接、額外的CAA校正、空氣阻尼和所有機器零件的更嚴格匹配來實現的。蔡司PRISMO ultra是需要最大精度的任務的理想選擇，例如在研究、開發、質量保證以及儀表或試樣的校準方面。

Technical Data

Precision in Every Environment

	ZEISS PRISMO	ZEISS PRISMO fortis	ZEISS PRISMO verity	ZEISS PRISMO ultra
Location	Quality lab (offline)	Production (inline)	Quality lab (offline)	Quality lab (offline)
Accuracy starting from	0.9 + L/350 μm	0.7 + L /400 μm (at 22°C), up to 2.7 + L /80 μm (at 40°C)	0.7 + L/400 μm	0.5 + L/500 μm
Temperature	19-22°C	5-40°C with TVA (Temperature Variable Accuracy)	19-22°C	20-22°C
ZEISS mass technology	As standard	As standard	As standard	As standard
DGUV compliance
Retrofit of older models
ZEISS PowerSaver
ZVRA, ZVR compatibility	ZVRA (as option)	ZVRA (as option) ZVR (7/12/7 fortis only)	ZVRA (as option)	ZVRA (as option)
Glass ceramic scales	Robax ?: resolution 200 nm	ZERODUR?: resolution 80 nm	ZERODUR ?: resolution 80 nm	ZERODUR ?: resolution 20 nm
Sizes	7/9/5 – 16/42/14	7/12/7 – 12/18/10	7/9/5 – 12/18/10	7/10/5 – 16/30/10

始終切中要點

用于航空航天應用的蔡司CMM加速模式

對葉片和整體葉盤等發動機部件進行質量檢查至關重要。然而，它也很昂貴和耗時，占總生產成本的20%和總生產時間的25%。任何在不影響精度的情況下加快測量過程的方法都有望為整個行業節省大量資金——這就是蔡司航空航天應用CMM加速模式的用武之地。

用于航空航天應用的蔡司三坐標測量機加速模式適用于蔡司PRISMO 7/12/7 fortis，包括一對被稱為蔡司VAST旋轉工作臺軸（ZSRA）和蔡司VASR旋轉工作臺（ZVR）的選項，以及一個專用的應用支持包（如果需要）。ZVRA通過快速定義旋轉工作臺的軸線來提高精度，而ZVR則促進了旋轉工作臺更快的移動，從而加快了測量速度。

蔡司VAST轉盤軸 (ZVRA)

蔡司VAST轉盤 (ZVR)

ZEISS TS

蔡司PRISMO系列的新型尾架

蔡司的尾架可以將軸狀的測量物體夾在中心之間。例如，齒輪軸、蝸桿軸、曲軸、凸輪軸和轉子可以在不變形的情況下夾緊，并以最佳方式進行測量。由于這種理想的可達性，可以在單個夾緊位置實現完整的測量。蔡司TS通過一個可互換的接口展示了它的優勢，如果需要，可以在測量體積中快速設置尾架。在組合中?采用蔡司RT-AB-600高精度空氣軸承旋轉工作臺，可以將通用坐標測量機快速靈活地擴展為專業軸測量機。蔡司TS有TS-7和TS-10兩種Z尺寸可供選擇，與蔡司PRISMO系列的所有成員完全一致。

資料下載

Technical Paper Tailstock
文件大小: 1988 kB

ZEISS Acceleration Mode for Aerospace Applications Flyer
文件大小: 1138 kB

ZEISS Articulating Stylus Whitepaper
文件大小: 1378 kB

ZEISS PRISMO Family Brochure
文件大小: 3707 kB

Customer Story Starrag
文件大小: 1012 kB

Gear Metrology Specifications
文件大小: 548 kB

Productinformation Tailstock
文件大小: 978 kB

Technical Paper Tailstock
文件大小: 1988 kB
