進入光學計量領域

蔡司O-DETECT

直觀的操作、高品質的攝像頭和靈活的照明，可在瞬間進行精確測量。適用于各種組件，但主要適用于那些最好保持不變的組件。探索新一代光學計量學：蔡司O-DETECT。

您的優勢：

★卓越的光學性能

★多功能，易于升級

★ 簡單的零件導航和可視化

★穩定的精度

★直觀、用戶友好的軟件

★ 專業和可操作的報告

特征

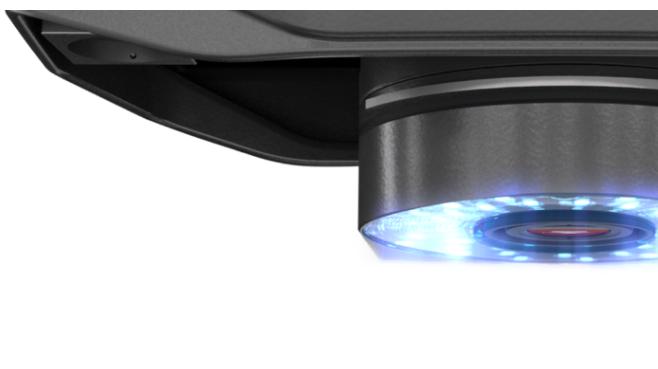

入門級市場的高端相機

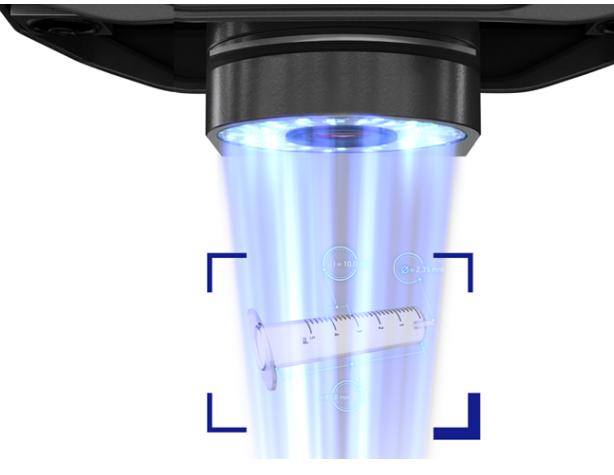

蔡司O-DETECT的一個關鍵元素是其高質量的攝像頭。由于復雜的軟件和新的自動對焦功能，相機拍攝的圖像被轉換為精確的測量結果。

快速、準確和直觀–得益于全景攝像頭

蔡司O-DETECT的另一個重要組件是同類產品中的第一個：集成500萬像素攝像頭傳感器的全景攝像頭。全景攝像頭捕獲整個測量區域，包括放置在測量臺上的所有工件。獲取的概覽圖像用于將測量相機導航到適當?shù)奈恢?，而不必使用控制面板。這實現了直觀和快速的編程。

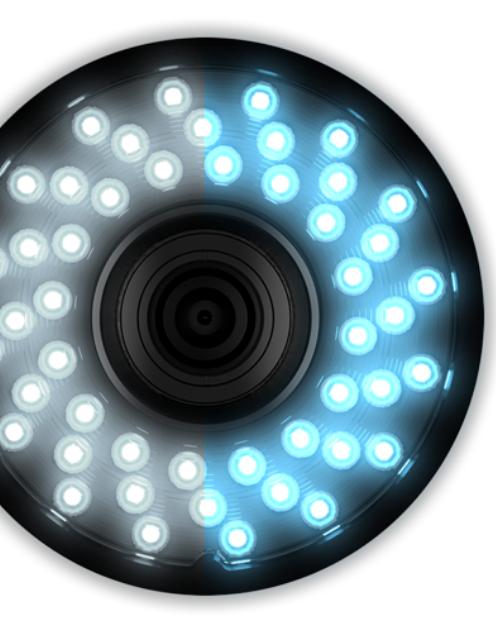

可更換頂燈

高質量的照明在實現精確測量結果方面發揮著關鍵作用。多功能且易于更換的蔡司O-DETECT頂燈為此提供了最佳條件。頂燈根據用戶定義的設置自動工作。

輕松交換

每個任務的照明選項

蔡司O-DETECT為您可能面臨的一些測量件的每個挑戰提供了不同的照明選項。用于一般零件頂部照明的環形燈和用于照明有光澤工件的選項，或用于具有挑戰性的邊緣的優化照明。

背光	同軸光源	頂光

快速精確的觸覺3D測量

通過蔡司XDT選項，可以在蔡司O-DETECT上添加觸覺單點傳感器。觸覺傳感器的使用使得能夠容易地到達光學相機傳感器無法檢測到的橫向孔或咬邊。根據測量任務，可以在具有CNC功能的測量程序中安裝和交換單個觸針配置。作為一種被動測量傳感器，蔡司XDT提供可重復的測量結果，對于每個單獨的探測點，確定大量的測量點，并計算穩定的平均值。

易于使用和編程：蔡司CALYPSO軟件

通用測量軟件蔡司CALYPSO為不同的測量任務提供了高度的靈活性，無論要求是簡單的還是高級的。蔡司CALYPSO express具有清晰的用戶界面和結構化的工作流程，實現簡單的編程，易于學習。蔡司PiWeb報告允許您只需點擊幾下鼠標即可創建專業報告。

ZEISS O-DETECT 3/2/2

300 x 200 x 200 mm3

ZEISS O-DETECT 5/4/3

500 x 400 x 300 mm3

蔡司O-DETECT的技術數據

		O-DETECT 3/2/2	O-DETECT 5/4/3
Camera		ZEISS INVENTA D1	ZEISS INVENTA D1
Measuring volume		300 x 200 x 200 mm3	500 x 400 x 300 mm3
Field of view		8.4 x 7.0 mm2	8.4 x 7.0 mm2
Length measurement error MPE (EU)	in 2D	1.9 μm + L/150 μm	1.9 μm + L/150 μm
Length measurement error MPE (EU)	in 3D	2.4 μm + L/150 μm	2.4 μm + L/150 μm
Software		ZEISS CALYPSO	ZEISS CALYPSO
